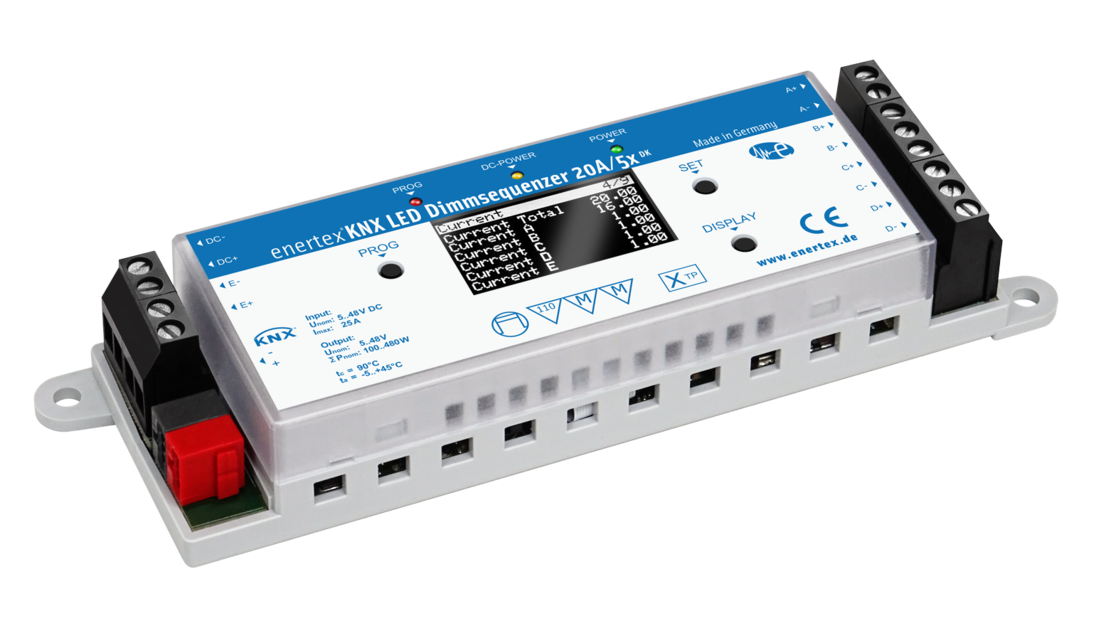

Enertex KNX LED Dimmsequenzer 20A/5x DK

Description

Το Enertex® KNX LED Dimmsequenzer 20A/5x είναι ένας dimmer διαμόρφωσης πλάτους παλμού για μονάδες LED 5 – 48 V. Ανά κανάλι, ο ροοστάτης μπορεί να μειώσει έως και 20 A ρεύμα LED και συνολική μέγιστη ισχύ 480 W. Το dimmer είναι κατάλληλο για οποιαδήποτε συσκευή φωτισμού LED που είναι κατάλληλη για σταθερή τάση DC. Δεδομένου ότι η απενεργοποίηση υπερέντασης του Dimmsequenzer έχει σχεδιαστεί για να είναι πολύ ανθεκτική έναντι ψευδούς ενεργοποίησης σε υψηλά ρεύματα εισόδου, είναι επίσης ιδιαίτερα κατάλληλη για λαμπτήρες που έχουν πολύ υψηλά ρεύματα εισόδου. Ως εκ τούτου, οι λαμπτήρες αλογόνου LV μπορούν επίσης να λειτουργήσουν, αρκεί να είναι κατάλληλοι για μείωση της φωτεινότητας PWM. Συνιστούμε τη σειρά Enertex® LED PowerSupply για την τροφοδοσία των λαμπτήρων. Το dimmer λειτουργεί με έξυπνη δημιουργία μοτίβων παλμών, όπου οι παλμοί ενεργοποίησης κατανέμονται όσο το δυνατόν πιο ομοιόμορφα στα πέντε κανάλια. Αυτό παρατείνει τη διάρκεια ζωής του τροφοδοτικού και επιτρέπει μικρότερες διαστάσεις του τροφοδοτικού.

Δεν απαιτούνται εξωτερικοί ακροδέκτες διανομής, καθώς η συσκευή παρέχει έναν ακροδέκτη συν και ένα μείον για κάθε κανάλι φωτισμού και επίσης για την τροφοδοσία LED. Δεν απαιτείται πρόσθετη ασφάλεια στο κύκλωμα DC. Η παραλλαγή χωνευτής βάσης (παραλλαγή DK) με διπλή σήμανση επίπλων είναι κατάλληλη για τοποθέτηση σε έπιπλα ή οροφές, παραλλαγή σε ράγα (παραλλαγή REG) για εγκατάσταση στον πίνακα ελέγχου. Το επιτρεπόμενο μήκος καλωδίου μεταξύ του ροοστάτη και της λάμπας είναι έως 50 μέτρα.

Με τη βοήθεια της οθόνης και των κουμπιών, η εγκατάσταση του πλήρους φωτισμού μπορεί να δοκιμαστεί και να τεθεί σε λειτουργία χωρίς λογισμικό ETS. Για το σκοπό αυτό, παρέχεται ξεχωριστή λειτουργία για θέση σε λειτουργία με 1 κουμπί. Αυτό ξεκινά μια ρουτίνα θέσης σε λειτουργία που μετρά τις τάσεις και τα ρεύματα όλων των καναλιών υπό πλήρες φορτίο. Οι σωστές διαστάσεις των λαμπτήρων, της τροφοδοσίας και της καλωδίωσης, συμπεριλαμβανομένης της πραγματικής τάσης στη λάμπα, προσδιορίζονται μέσω της οθόνης. Οι διαφορετικές καμπύλες dimming, οι συχνότητες PWM και οι ταχύτητες μείωσης της έντασης για τις συνδεδεμένες λάμπες μπορούν επίσης να δοκιμαστούν μέσω του μενού στην οθόνη. Η επιλογή τεσσάρων προκαθορισμένων καμπυλών θαμπώματος σε συνδυασμό με συχνότητα μείωσης φωτεινότητας μεταξύ 211 Hz και 1200 Hz σημαίνει ότι η κατάλληλη διαμόρφωση για ομαλή και χωρίς τρεμόπαιγμα μπορεί να βρεθεί για σχεδόν όλους τους τύπους λαμπτήρων.

Με τη βοήθεια πολλών ενσωματωμένων λειτουργιών προστασίας, η συσκευή απενεργοποιεί με ασφάλεια το ρεύμα σε περίπτωση σφάλματος εγκατάστασης. Οι προστατευτικές λειτουργίες εδώ περιλαμβάνουν προστασία αντίστροφης πολικότητας, προστασία από υπέρταση και υπόταση, προστασία από υπερθερμοκρασία και προστασία υπερέντασης, η οποία δρα επιλεκτικά. Σε περίπτωση βραχυκυκλώματος, μόνο το επηρεασμένο κανάλι κλείνει. Μόλις διαγραφεί μια κατάσταση σφάλματος, τότε ο ροοστάτης επανεκκινείται αυτόματα. Υπερφορτώσεις στη λάμπα ή στο τροφοδοτικό LED υποδεικνύονται στο λεωφορείο και προαιρετικά απενεργοποιούνται. Για το σκοπό αυτό, πρέπει να παραμετροποιηθούν οι βασικές παράμετροι για συνεχές φορτίο και ικανότητα υπερφόρτωσης. Κατά τη λειτουργία, η συσκευή μετρά τα πραγματικά ρεύματα και ισχύ σε κάθε κανάλι, την τάση εισόδου DC, τη θερμοκρασία της συσκευής και τον ρυθμό τηλεγραφήματος. Αυτές οι τιμές εμφανίζονται στην οθόνη και διατίθενται μέσω αντικειμένων επικοινωνίας στο δίαυλο. Για την καταγραφή του κόστους ισχύος για τον φωτισμό, η συσκευή παρέχει μετρητές ενέργειας και κόστους για κάθε κανάλι μέσω αντικειμένων επικοινωνίας.

Τα ανεξάρτητα κανάλια μπορούν να παραμετροποιηθούν στην εφαρμογή σε οποιονδήποτε συνδυασμό ψυχρού λευκού/θερμού λευκού, ως έγχρωμα κανάλια ή ως μεμονωμένα κανάλια. Οι τρέχουσες λωρίδες φωτισμού RGBCCT (κόκκινο, πράσινο, μπλε, ψυχρό λευκό, ζεστό λευκό) υποστηρίζονται επίσης βέλτιστα. Αυτοί οι λαμπτήρες τοποθετούνται τέλεια με μια αυτόματη ισορροπία λευκού (RGB-Extended) που αναπτύχθηκε από την Enertex ή με τις εκτεταμένες θερμοκρασίες χρώματος Tunable White, οι οποίες δημιουργούνται από την αυτόματη ανάμειξη R/G/B (TW-Extended).

Τα χρώματα μπορούν να ελεγχθούν είτε μέσω των βασικών χρωμάτων κόκκινο, πράσινο και μπλε (λειτουργία χρώματος RGB) είτε μέσω απόχρωσης, κορεσμού και φωτεινότητας (λειτουργία χρώματος HSV). Το dimmer υποστηρίζει σκηνές 8, καθώς και 1 bit και επίσης επιτρέπει το κλείδωμα μεμονωμένων καναλιών/ομάδων καναλιών μέσω αντικειμένων επικοινωνίας. Πέντε ακολουθίες, δηλαδή ακολουθίες χρωμάτων ή ελέγχων θερμοκρασίας χρώματος στην περιοχή από δευτερόλεπτα έως ώρες με ομαλές χρωματικές αλλαγές, μπορούν είτε να οριστούν από το χρήστη είτε να αντιστοιχιστούν σε περισσότερες από 20 προκαθορισμένες αλληλουχίες χρωμάτων. Υποστηρίζονται διαφορετικές συμπεριφορές ενεργοποίησης για την ημέρα και τη νύχτα, καθώς και η χρονικά ελεγχόμενη μείωση της φωτεινότητας των καναλιών/ομάδων καναλιών. Το τελευταίο επιτρέπει, μεταξύ άλλων, τον έλεγχο λευκού φωτός που εξαρτάται από την ώρα της ημέρας (Human Centric Lighting / HCL) στη λειτουργία Tunable White. Τα σημεία ρύθμισης μπορούν να καθοριστούν είτε ως απόλυτοι χρόνοι είτε σε σχέση με την ανατολή ή τη δύση του ηλίου (λειτουργία astro).
