Enertex KNX SmartMeter 85A

Description

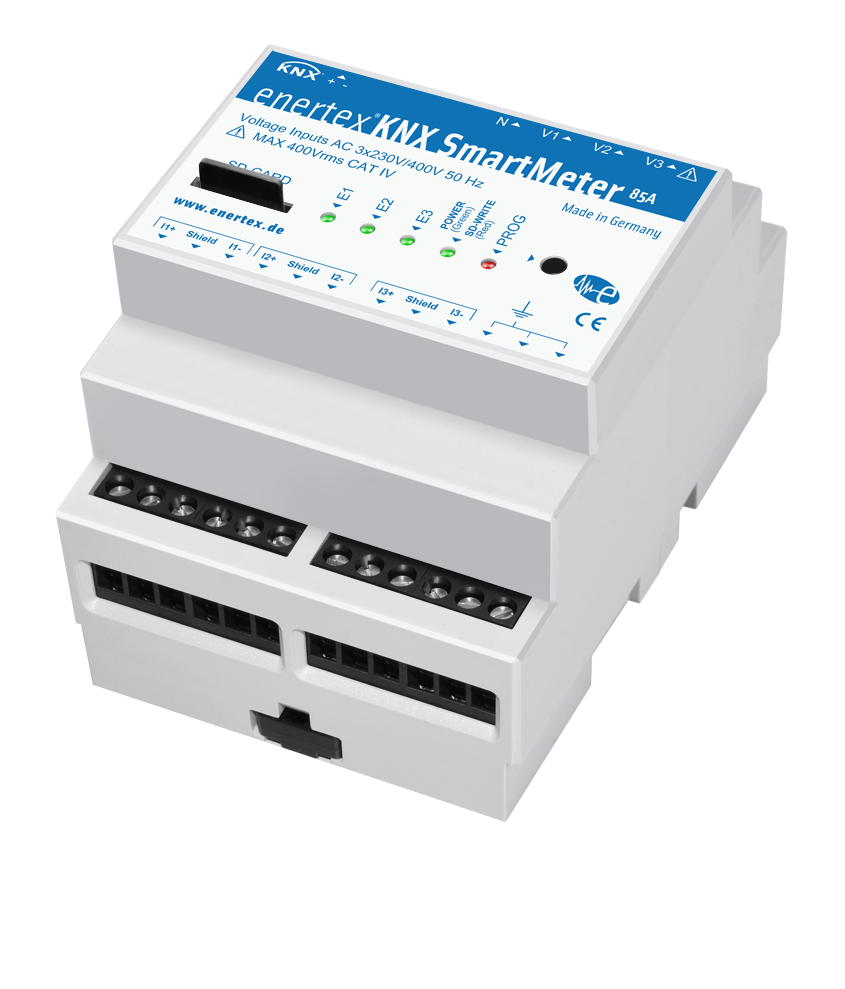

Το Enertex® KNX SmartMeter (ράγα 4 SU DIN) είναι ένας αμφίδρομος μετρητής για τη μέτρηση της ενεργού και άεργου ισχύος ή ενέργειας, καθώς και για ανάλυση ποιότητας ισχύος. Η μέτρηση θα γίνει σε τριφασικό σύστημα ή σε τρία ξεχωριστά μονοφασικά συστήματα με ακρίβεια κλάσης 1 (1%). Στην κατηγορία ακρίβειας 1 σύμφωνα με το EN 62053-11 προσδιορίζονται μόνο οι απαιτήσεις ακρίβειας για το εύρος μέτρησης μεταξύ 2% και 100% του ονομαστικού ρεύματος. Για μικρότερα ρεύματα δεν ορίζονται απαιτήσεις, καθώς αυτά δεν μπορούν να ανιχνευθούν με ακρίβεια με τους συμβατικούς μετασχηματιστές ρεύματος. Αντίθετα, το Enertex KNX SmartMeter χρησιμοποιεί ειδικούς αισθητήρες ρεύματος υψηλής ακρίβειας (πηνία Rogowski), οι οποίοι είναι βαθμονομημένοι στη συσκευή στο εργοστάσιο. Έτσι, πολύ μικρά ρεύματα στο 0,002% (= 2mA) του ονομαστικού ρεύματος είναι με ακρίβεια μετρήσιμα. Επιπλέον, το ρεύμα μετράται με πολύ μικρή απώλεια (< 2mW απώλεια). Οι παρεχόμενοι αισθητήρες ρεύματος είναι κατάλληλοι για τοποθέτηση μέσω οπής και μπορούν να εγκατασταθούν απευθείας στο κύριο σημείο τροφοδοσίας του δικτύου. Το SmartMeter τροφοδοτείται αποκλειστικά μέσω του λεωφορείου. Επομένως, η συσκευή μπορεί να λειτουργήσει ακόμη και αν δεν υπάρχει τάση στις εισόδους τάσης ή εάν η τάση έχει διαχωριστεί.

Το εύρος μέτρησης της ενεργού ισχύος εκτείνεται από 0,5W έως 19,550W ή 58,650W (τριφασικό). Οι τιμές ενέργειας ή οι τιμές μέτρησης για την παρακολούθηση της ποιότητας ισχύος μπορούν να καταγραφούν για ανάλυση σε μια κάρτα SD.

Όλες οι μετρούμενες τιμές (ρεύμα, τάση, ενεργός ισχύς, άεργος ισχύς, ενεργή ενέργεια, άεργος ενέργεια, συντελεστής ισχύος, THD-U, THD-I, αρμονικές ισχύος, μη ισορροπημένο φορτίο, μηδενικό ρεύμα, συχνότητα ισχύος) εμφανίζονται στο δίαυλο KNX. Όλες οι τιμές ενέργειας και μέτρησης αποθηκεύονται περαιτέρω ως δεδομένα κειμένου με χρονική σήμανση σε μια κάρτα SD για περαιτέρω ανάλυση δεδομένων.

Εκτός από εξειδικευμένες λειτουργίες για έλεγχο φορτίου βάσει απόδοσης, η βελτιστοποίηση της ζήτησης ενέργειας με φωτοβολταϊκές εγκαταστάσεις, ο υπολογισμός της χρέωσης χρήσης ή τροφοδοσίας με αλλαγή τιμολογίου, η εφαρμογή ETS παρέχει επίσης διάφορες λειτουργίες παρακολούθησης. Σε περίπτωση υπέρβασης των ορίων, αυτές οι λειτουργίες αναφέρουν συμβάντα όπως διακοπές ρεύματος, αιχμές υψηλής τάσης, παραμόρφωση υψηλής ισχύος, υψηλή άεργη ενέργεια, εξαιρετικά ανομοιόμορφη φόρτιση των τριών φάσεων (μη ισορροπημένο φορτίο) ή υψηλή ουδέτερη φόρτιση στο δίαυλο. Για την αξιολόγηση της ποιότητας ισχύος μετρώνται αρμονικές μέχρι την 50η αρμονική του ρεύματος και της τάσης. Τα πολυάριθμα χαρακτηριστικά παρακολούθησης επιτρέπουν γρήγορη και ακριβή ανάλυση αστοχιών, δυσλειτουργιών και βλαβών ηλεκτρικού εξοπλισμού που σχετίζονται με το δίκτυο.
