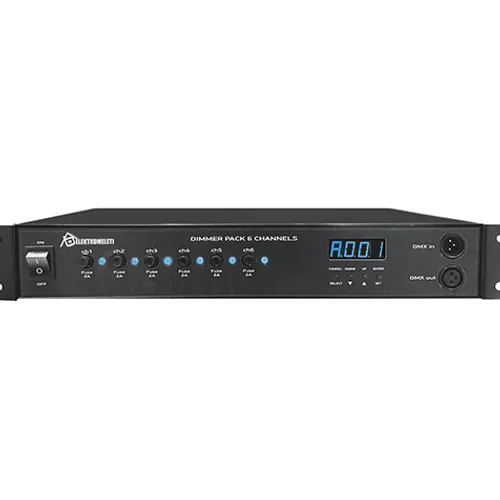

VE6450TR Dimmer Pack

Το Dimmer Pack VE6450TR μπορείτε να το συνδέσετε είτε απευθείας σε ασφάλεια L+N 16A καμπύλης C είτε με αρσενικό ρευματολήπτη (φις) τύπου Schuko. Η σύνδεση του DMX γίνεται με καλώδιο DMX (1x2x0.22mm) στην μπροστινή πλευρά της συσκευής, τερματίζει σε θυλικό XLR 3Pins και συνδέεται στο DMX IN (Αρσενικό XLR) του Dimmer. Η διάταξη του XLR έχει ωσ εξής: Στην θέση ενα (1) είναι η γείωση (Ground), στην θέση δύο (2) βρίσκεται ο αρνητικός πόλος (negative), και στην θέση τρία (3) είναι ο θετικός πόλος (positive).

Η σύνδεση όλων των φορτίων / εξόδων πραγματοποιείται με αρσενικούς ρευματολήπτες (Φις) τύπου Schuko.
